海灣消防主機總線回路專項調試與隱性故障排查完整流程
一、總線回路調試核心參數與前期準備
海灣消防總線為無極性兩線制數字信號總線，全系通用核心參數明確：小型主機單回路最大127點位，大型主機單回路最大242點位；總線敷設最大長度≤1000米，標準線芯截面積≥1.5mm2；屏蔽線纜必須單端接地，對地絕緣電阻≥20MΩ；空載總線電壓DC18-24V，帶載壓降≤2V。調試前準備500V絕緣搖表、回路負載測試儀、高精度萬用表、編碼器、線路通斷檢測儀，整理回路線路走向圖、點位分布圖，明確每回路覆蓋分區、設備數量、終端位置。調試全程必須斷電作業，禁止帶電檢測線路，防止高壓擊穿主機板卡。

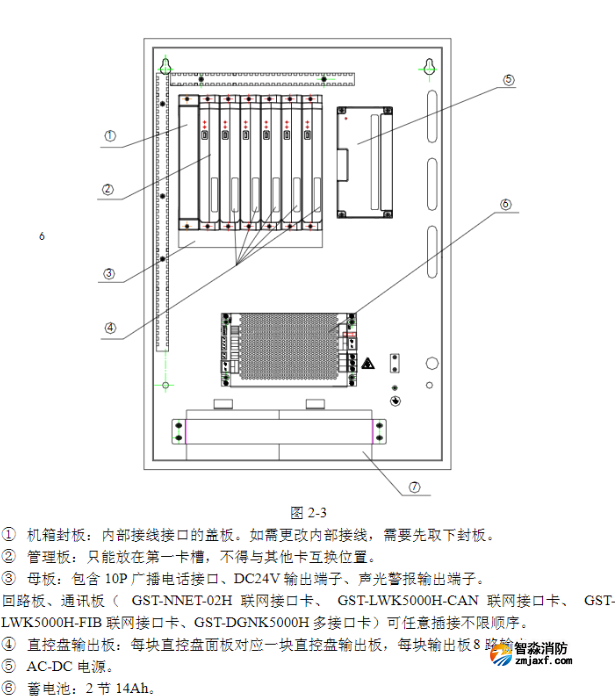

二、線路通斷與絕緣精細化檢測（核心質控工序）
絕緣檢測是杜絕隱性故障的關鍵，也是消防驗收必查項。斷開主機回路端子所有接線，隔離所有板卡設備，使用500V搖表分別檢測總線線間絕緣、總線對地絕緣。絕緣電阻≥20MΩ為合格標準，數值越高線路穩定性越好；10-20MΩ為臨界狀態，存在隱患需整改；低于10MΩ必須徹底排查修復，嚴禁投入使用。
逐段排查線路隱性隱患，重點檢查吊頂潮濕區域、管道井、外墻區域、衛生間周邊線纜，排查外皮破損、線芯接觸金屬墻體、橋架積水、接線盒氧化積水、線路受潮發霉等問題。檢查線纜屏蔽層敷設規范，杜絕兩端接地、懸空接地、屏蔽層搭接強電管線引發電磁干擾。排查線路并接過多、分支過長、私接線路問題，規整線路布局，減少信號衰減與干擾。線路整改完成后，再次復測絕緣參數，達標后方可進入下一步調試。
使用萬用表檢測線路通斷，確保全程無斷路、虛斷、短路問題，空載總線電壓平穩無波動，無電壓跳變、壓降異?，F(xiàn)象，線路基礎質量完全達標。
三、回路負載核算與點位優化調試
回路負載超標、點位分布不合理是導致設備離線、通訊卡頓、注冊失敗的主要誘因。根據主機型號核算單回路最大負載，嚴格控制點位數量，堅決杜絕超負載運行。同時優化點位布局，長距離線路前端密集布置低功耗設備，末端減少設備數量，避免末端信號衰減過大、設備離線。
使用專業回路負載測試儀，檢測回路空載阻抗、帶載阻抗、信號衰減度、電壓壓降，確保負載參數匹配主機運行標準。針對老舊改造工程、長距離線路、老化線纜回路，適當精簡點位、更換粗截面線纜、縮短分支線路，降低回路負載，提升通訊穩定性。對負載超標、壓降過大的回路，進行回路拆分、點位重新分配，直至負載參數完全合規。
四、設備編碼接線與單回路獨立注冊調試
線路質量與負載達標后，開展設備編碼與安裝調試。使用海灣編碼器對回路內所有煙感、溫感、手報、模塊、聲光設備逐一編碼，地址碼連續有序、唯一無重復，編碼完成后逐臺復測，杜絕編碼錯誤、漏編碼。設備底座接線牢固、無氧化、無虛接，設備貼合底座安裝到位，接觸良好。
所有設備安裝完畢后，單回路獨立接入主機端子，緊固接線，逐回路通電注冊，禁止多回路同時混掃。單回路注冊完成后，立即核對設備數量、類型、地址碼，排查異常點位，整改完成后鎖定數據，再進行下一回路調試，實現逐路閉環管控。
五、總線通訊穩定性專項優化調試
回路基礎調試完成后，重點優化通訊穩定性，杜絕后期運行漂移、離線、誤報問題?？蛰d狀態下監測總線電壓長期穩定，無跳變、無波動；滿負載帶載運行時，整體壓降控制在2V以內，無大幅衰減。模擬施工現場電磁干擾場景，檢查屏蔽接地效果，無干擾引發的誤報、設備離線問題。
針對超長距離回路、信號衰減嚴重的回路，加裝總線信號放大器，提升末端設備通訊強度，保證全程設備在線率100%。長時間待機運行觀察，回路設備無自動離線、重復注冊、點位錯亂問題，通訊持續穩定。
六、總線回路高頻隱性故障精準排查整改
1. 整回路設備全部離線：核心原因?yàn)榭偩€短路、斷路、回路開關未開啟、回路板損壞、線路絕緣過低。排查步驟：斷開回路端子，分段檢測線路通斷與絕緣，整改短路接地隱患，復測線路達標后重新接入注冊，板卡損壞及時更換。
2. 單點設備頻繁離線、注冊失?。憾酁樵O(shè)備編碼錯誤、底座氧化松動、設備老化損壞、單點線路漏電。整改方式：重新編碼復測、清理底座氧化層緊固接線、更換故障設備、排查單點線路隱患。
3. 回路頻繁無規律誤報：主要為線路受潮接地、絕緣偏低、電磁干擾、設備積灰受潮。整改方式：烘干線路、修復破皮隱患、優化屏蔽接地、清洗或更換老化設備。
4. 點位漂移、地址錯亂：全部由回路重碼、接線松動、線路干擾導致。整改方式：全網排查重碼設備、統一重新編碼、緊固所有端子、優化線路抗干擾措施。
5. 帶載壓降過大、通訊卡頓：負載超標、線路過細、線路過長導致。整改方式：精簡點位、更換粗線纜、拆分回路、加裝信號放大器。
七、回路調試收尾與長期運行保障
所有回路調試、故障整改完成后，逐回路復測絕緣、負載、電壓、通訊參數，全部達標后保存回路點位數據，建立回路調試臺賬，記錄每回路設備數量、線路參數、調試情況。主機滿負載連續試運行72小時，所有回路設備在線率100%，無故障、誤報、離線、漂移問題，判定回路調試合格，可進入系統整體聯動調試階段。
