海灣GST-BT002M可燃?xì)怏w探測器接線圖
1、可燃?xì)怏w探測器安裝位置的選擇。
可燃?xì)怏w探測器安裝位置(如下圖所示)應根據所使用的燃?xì)饧霸罹叩奈恢玫葘?shí)際情況具體分析決定,但要遵循以下原則:
?。?)可燃?xì)怏w探測器應與灶具安裝在同一房間內;
?。?)BT/R系列可燃?xì)怏w探測器安裝位置與燃?xì)庠椿蛟罹叩拇怪本嚯x應大于等于50cm(因?yàn)樘烊粴?、人工煤氣比較輕,在空氣中會向上浮動,首先在房間上方聚集),BY系列可燃?xì)怏w探測器安裝在距地面30cm以內處;

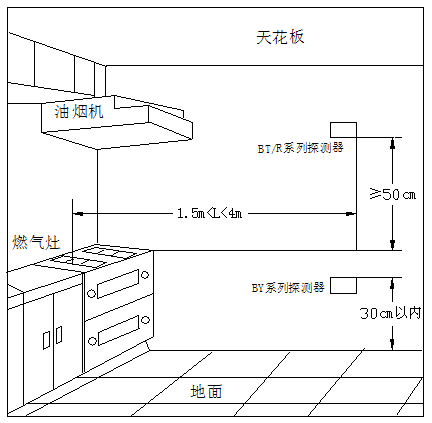

可燃?xì)怏w探測器安裝位置圖
?。?)可燃?xì)怏w探測器安裝位置應距燃?xì)庠椿蛟罹?.5m至4m之間。
2、可燃?xì)怏w探測器接線端子示意圖如下圖所示。

可燃?xì)怏w探測器接線端子示意圖
其中:
D1、D2:電源線,無極性;
Z1、Z2:總線,無極性;
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖。
K1、K2:常開無源觸點,在報警時觸點閉合(適用于GST-BT/R/Y002M探測器)。
當監視空氣中的可燃?xì)怏w超過報警設定的濃度時,探測器發出較急促的“嘀、嘀”間歇的聲音信號,報警指示燈(紅色)快速閃亮,同時K1、K2閉合,探測器連續報警3s~7s后輸出一個正向脈沖,使電磁閥關閉。當可燃?xì)怏w濃度達到報警設定的濃度以下時,探測器會自動解除報警聲光信號,K1、K2自動斷開,如果此時已關閉電磁閥,電磁閥將保持關閉狀態;如想打開,需手動拔開電磁閥上的手動按鈕。會聽到電磁閥打開的動作聲。
