海灣JB-QG/QT-GST5000/9000H消防高能主機電源包括主機電源和聯動電源，兩類電源均有主電輸入和備電輸入兩部分。包括主機電源、GST-LD-D02H 智能電源盤、GST-LD-D06H 智能電源盤和蓄電池。
主機電源 GST5000H AC-DC 電源是功率轉換電路把 220VAC 轉換為四路輸出，其中三路給負載供電，一路給備電充電，總輸出功率大于 650W。當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。
GST-LD-D02H 智能電源盤是功率轉換電路把 220VAC 轉換為三路輸出，其中兩路給負載供電，一路給備電充電，提供 1 路 24V/8A 輸出。當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。
GST-LD-D06H 智能電源盤是功率轉換電路把 220VAC 轉換為四路輸出，其中三路給負載供電，一路給備電充電，提供 3 路 24V/8A 輸出。當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

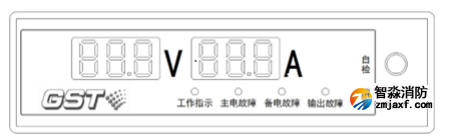

電源盤顯示操作面板示意圖如圖 2-16 所示，輸出電壓顯示、輸出電流顯示、電池電量顯示、電源工作狀態指示燈及按鍵說明如下：
1）輸出電壓顯示：紅色數碼管顯示輸出電壓。
2）輸出電流顯示：紅色數碼管顯示輸出電流之和。
3）電源工作狀態指示燈：發光二極管指示電源工作狀態。
4）消音：在故障報警狀態下，按下“消音”鍵可中止故障音響；有新的故障時，重新發聲。
在正常工作狀態下，此鍵無響應。
5）自檢：按下“自檢”鍵，數碼管和指示燈常亮。
