海灣消防聯動模塊技術原理與工程實操應用指南
消防聯動模塊是火災自動報警系統的信號中轉與指令執行核心，承擔著前端設備信號采集、主機指令傳輸、消防設備聯動啟停的關鍵作用，是連接報警主機與各類消防終端設備的橋梁。海灣GST系列消防聯動模塊包含輸入模塊、輸出模塊、輸入輸出模塊、總線隔離模塊、切換模塊等全品類產品，適配不同聯動控制場景。本文深度解析各類模塊的技術原理、功能特性、接線規范及工程實操要點，解決現場聯動故障、接線失誤、控制失效等常見問題。
從核心技術原理來看，海灣消防聯動模塊均采用數字化總線通訊技術，兼容系統二總線協議，無極性接線設計，可直接接入系統總線，無需額外供電，依托總線實現信號傳輸與低壓供電，簡化施工結構。模塊內置智能芯片，具備信號解碼、指令識別、狀態反饋、故障自檢功能，可精準接收主機聯動指令，同步反饋終端設備運行狀態，實現閉環控制，徹底解決傳統模塊單向控制、無狀態反饋的技術短板。
各類模塊功能分工明確，適配不同工程場景。輸入模塊（監視模塊）主要用于采集無源設備狀態信號，適配水流指示器、信號閥、防火閥、壓力開關等僅需狀態監測、無需電控啟停的消防設備，可實時將設備動作狀態上傳主機，實現設備運行可視化監測。輸出模塊主要用于發出開關量控制信號，適配需要單次啟?？刂频脑O(shè)備，如聲光報警器、消防廣播切換、應急電源切換等。
輸入輸出模塊是工程應用最廣泛的核心模塊，兼具信號采集與指令輸出雙重功能，可實現設備啟?？刂?狀態反饋閉環管理，適配噴淋泵、消火栓泵、排煙風機、正壓送風機、防火卷簾等核心聯動設備。總線隔離模塊為系統安全防護核心，可在總線局部短路、設備故障時自動隔離故障區段，保障總線其余設備正常運行，避免單點故障導致整個系統癱瘓，大幅提升系統容錯能力。

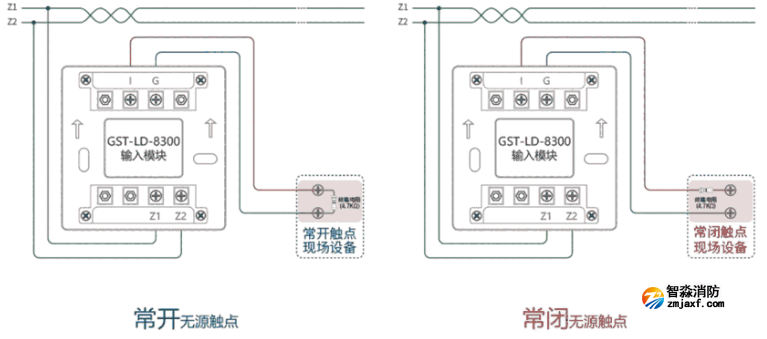

在工程接線實操中，需嚴格遵循海灣模塊接線標準，杜絕接線故障。所有模塊總線接線不分正負極，接入系統回路總線即可，接線時需剝離適量絕緣層，銅線完全插入接線端子，擰緊固定，避免虛接、脫接。輸入模塊需準確區分設備反饋信號線，接入設備無源反饋觸點，禁止接入有源信號，防止模塊燒毀。輸入輸出模塊需區分控制輸出端與反饋輸入端，控制端對接設備控制回路，反饋端對接設備運行狀態觸點，接線完成后需核對線路對應關系，避免接反、錯接。
大型工程總線布線需合理配置總線隔離模塊，每段總線隔離設備數量不超過32個，確保故障隔離精準有效。模塊安裝需固定在防火線槽內或設備就近墻體，避開潮濕、高溫、強電磁干擾區域，安裝高度統一控制在1.5米左右，便于后期巡檢、維修。所有接線點位需做好標識，標注設備名稱、回路編號、點位地址，方便后期運維排查。
模塊調試是聯動功能落地的關鍵，調試流程分為點位注冊、功能測試、聯動邏輯調試、故障模擬測試四步。首先通過報警主機自動搜索模塊點位，完成地址注冊與設備備注，確保點位信息準確；隨后單點測試模塊輸入、輸出功能，人工觸發前端設備，檢測模塊信號上傳是否正常，主機指令下發是否精準；再結合工程聯動設計方案，調試系統聯動邏輯，模擬火情信號，測試模塊聯動啟停設備的時序、區域是否符合規范；最后模擬線路短路、設備故障，測試隔離模塊、故障自檢功能是否有效。
現場常見故障及解決方案具有極強實操性。模塊無法注冊，多為總線接線松動、地址編碼重復、模塊損壞或總線過載導致，需逐一排查接線、重新編碼、排查回路設備數量；聯動指令失效，主要為控制線路接錯、終端設備故障、模塊輸出觸點損壞，需核對接線回路、測試終端設備性能；無狀態反饋，多為反饋線路斷路、設備反饋觸點失效，需檢修反饋線路、更換故障觸點；總線頻繁隔離，為總線局部短路、設備漏電導致，需分段排查總線及設備故障點。
海灣消防聯動模塊憑借數字化閉環控制、高兼容性、高穩定性、易施工的技術優勢，適配各類建筑消防聯動場景，嚴格規范模塊選型、接線、調試流程，是保障消防聯動系統精準、穩定、可靠運行的核心基礎，全面滿足國標消防聯動控制規范要求。
