海灣消防電流互感器系統調試技術與參數設置實操指南

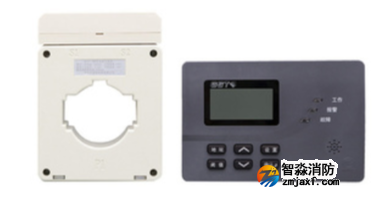

安裝完成后的系統調試與參數設置，是激活海灣消防電流互感器監測功能、消除誤報警、實現精準預警的核心環節。海灣消防電流互感器需與DH-GST9000電氣火災監控設備、DH-GST系列探測器配套組網運行，調試工作涵蓋線路核查、設備編碼、閾值設置、功能測試、系統聯動調試等多項內容。本文結合現場實操經驗，全面講解標準化調試流程、參數設置標準及常見調試問題處理方案，助力工程順利通過消防驗收。
調試前期核查工作需全面排查設備與線路隱患，為精準調試奠定基礎。首先進行線路復核，對照施工圖紙逐一核查互感器穿線方式、接線端子、線纜排布，確認無PE線誤穿、N線重復接地、接線虛接、線纜短路等問題；檢測互感器線圈電阻，數值處于設備標準區間即為正常，電阻異常判定為線圈損壞，需提前更換設備。其次核查設備組網狀態，確認互感器與探測器、探測器與監控主機之間通訊線路通暢，無斷線、錯接問題，設備供電電壓穩定在AC165V-264V標準區間，滿足設備工作電壓要求。最后核對設備地址編碼，單回路多互感器監測場景，需提前規劃各設備地址，避免編碼重復導致系統識別混亂。
設備編碼與地址注冊是調試核心基礎工序。海灣DH-GSTN5600系列多路探測器支持最多10個互感器設備接入，調試人員需通過探測器面板完成設備地址手動設置。編碼過程中，需按照配電回路順序依次賦值，保證地址編碼唯一、有序，便于主機精準識別每個監測點位的互感器數據。編碼完成后，在監控主機端進行設備注冊，啟動主機設備搜索功能，逐一讀取互感器設備信息，確認所有設備正常上線、無離線、無故障提示。若出現設備無法上線問題，優先排查通訊線路、接線端子、設備供電，針對性解決線路故障與設備故障。
預警閾值參數設置直接決定系統報警精度，是調試的關鍵核心內容。根據消防規范及海灣設備調試標準，剩余電流預警閾值常規設置范圍為300mA-1000mA，可根據場景差異化調整。普通民用建筑住宅、辦公建筑，常規設置預警閾值500mA，報警閾值800mA；人員密集的商場、學校、醫院等公共建筑，安全等級要求更高，預警閾值設置為300mA，報警閾值600mA；工業廠房大功率配電回路，線路負載波動大，可適當放寬閾值，預警閾值600mA，報警閾值1000mA。同時，設備可設置延時報警功能，常規延時時間設置3-5秒，可有效規避電網瞬時電流波動引發的誤報警，兼顧預警精準性與系統穩定性。
功能分項測試需逐項驗證互感器監測性能與系統聯動功能。首先進行靜態測試，配電回路空載狀態下，查看監控主機實時剩余電流數據，正常狀態下數值趨近于0，若存在固定數值殘留電流，需排查線路接地、線纜干擾問題，及時整改。其次進行動態負載測試，開啟配電回路常規負載，模擬正常用電工況，監測主機電流數據變化，數據需隨負載平穩波動，無跳變、無卡頓，證明互感器信號采集正常。最后模擬漏電故障測試，通過專用設備模擬回路剩余電流超標工況，驗證探測器本地聲光報警功能、主機報警顯示功能、點位定位功能是否正常，確保故障發生時，系統可精準定位故障回路、實時上傳報警信息。
系統組網聯動調試針對整體監控系統開展，保障多設備協同運行穩定。多互感器組網場景下，逐一測試每個點位設備的信號傳輸功能，確認各點位數據獨立顯示、互不干擾；測試系統遠程傳輸功能，保證現場監測數據可實時上傳至消防控制室主機，支持?jǐn)?shù)據查詢、歷史記錄調取、故障溯源。同時，測試設備故障報警功能，人為模擬互感器斷線、脫離、信號異常等故障，驗證主機可精準彈出故障提示、顯示故障類型與故障點位，實現設備故障主動預警，便于運維人員及時檢修。
調試常見問題及解決方案是現場實操的重點內容。其一，數據跳變波動大，多由強弱電混敷、設備靠近強電磁干擾源、接線虛接導致，解決方案為重新規整線纜、調整設備安裝位置、壓實接線端子。其二，無漏電卻持續報警，大概率是N線重復接地、PE線誤穿互感器，需排查整改線路穿線與接地方式。其三，設備離線無法識別，多為通訊線路故障、編碼重復、供電異常，需逐一核對編碼、檢測線路通斷、穩定設備供電。其四，漏電故障無報警，多為閾值設置過高、互感器損壞、信號傳輸中斷，需下調預警閾值、更換故障設備、排查傳輸線路。
調試完成后，需做好調試記錄歸檔，詳細記錄各點位設備型號、地址編碼、閾值參數、測試結果，留存系統截圖、測試數據，形成完整調試檔案，為消防驗收、后期運維提供依據。同時，清理調試參數，鎖定設備設置權限，避免參數被誤修改，保障系統長期穩定運行。標準化的調試流程與精準的參數設置，可徹底發揮海灣消防電流互感器的監測優勢，實現電氣火災隱患早發現、早預警、早處置。
