電氣火災監控系統必須與工程供電系統接地方式正確搭配
電氣火災監控系統必須與工程供電系統接地方式正確搭配
1) 電氣火災監控系統不允許應用于接地方式為 TN-C 的供電系統，如果需要使用電氣火災監控系統就必須將供電系統的接地方式改造成 TN-C-S 系統或局部 TT 系統。
2) 在接地方式為 TN-C-S 供電系統中，電氣火災監控系統的監控節點必須設置在 N 線與 PE 線分開以后的部分。

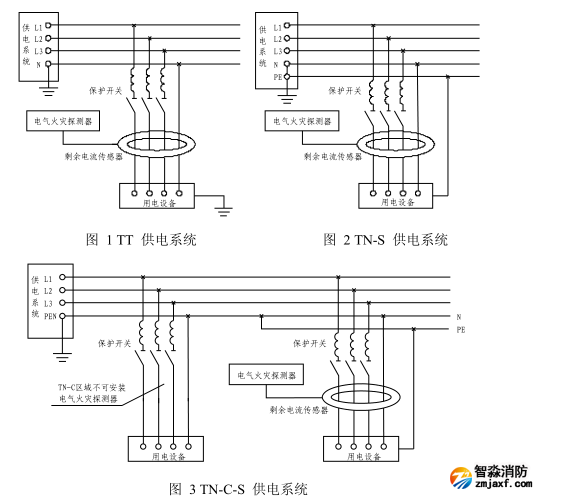

3) 在不同接地方式的供電系統中，電氣火災監控系統的監控節點應按以下示意圖進行設置安裝。
傳感器在配電箱主配電開關監控節點處安裝時一次回路接法

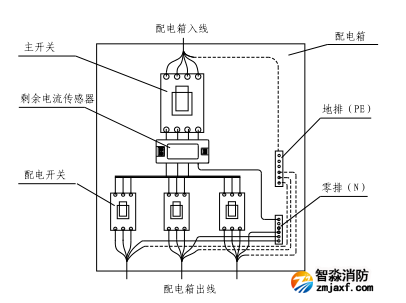

圖 4 傳感器安裝在配電箱主開關出線處的接法,也可裝在上方的入線處

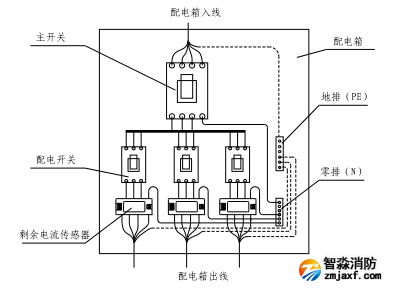

圖 5 傳感器安裝在配電箱配電開關出線處的接法
傳感器在配電箱主配電開關監控節點處安裝時一次回路接法
圖 4 傳感器安裝在配電箱主開關出線處的接法,也可裝在上方的入線處
圖 5 傳感器安裝在配電箱配電開關出線處的接法

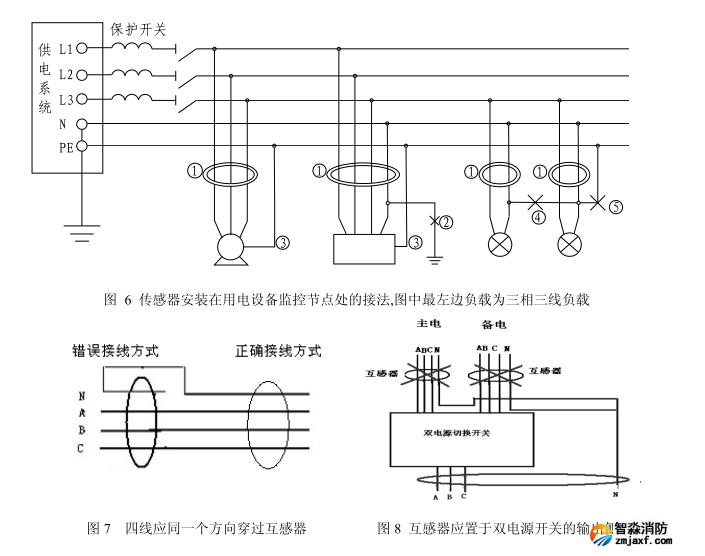

傳感器在供電系統末端用電設備監控節點處安裝時一次回路的接線注意事項
1) 每個監控點處凡有負荷電流通過的電纜應全部穿過傳感器，如下圖中標①處所示；其中工作零線 N 不得重復接地，如下圖中標②處所示錯誤。
2) 每個監控點處凡不通過負荷電流的電纜 PE 或 PEN不得穿過傳感器，應如下圖中標③處所示。
3) 每個監控點監控的供電支路應使用各自的工作零線 N，相鄰支路工作零線 N 不得串接共用，
如下圖中標④處所示錯誤；工作零線 N 不得與保護地線 PE 跨接，如下圖中標⑤處所示錯誤。
4) 供電線路在穿過互感器時要保證，供電線路的 N 線與 L 線必須從同一個方向穿過互感器。見圖 7
5) 含雙電源切換開關的配電箱內的剩余電流式電氣火災監控探測器的互感器應置于雙電源切換開關出線側，如圖 8.
