海灣排煙排風系統專項聯動調試方法

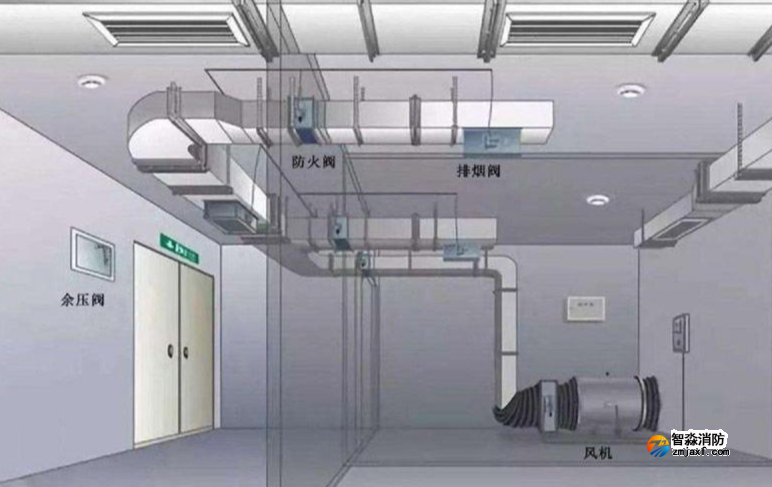

排煙排風系統是消防防排煙核心設備，海灣消防控制器可通過聯動模塊精準控制排煙風機、正壓送風機、排煙風口、送風風口的啟停與開閉，本專項調試聚焦防排煙系統聯動邏輯、時序控制、設備閉環反饋，適用于建筑機械防排煙系統的聯動功能校驗，嚴格匹配消防規范中防排煙聯動啟動要求。
調試前期準備工作：首先核對系統聯動編程公式，確認海灣控制器內設置的防排煙聯動邏輯，即本分區任意兩只探測器或一只探測器+一只手報觸發火警后，啟動對應分區排煙風口、排煙風機、正壓送風口及送風機。其次檢查風機控制箱、風口執行機構、輸入輸出模塊接線，確認強電控制回路、信號反饋回路接線無誤，設備機械動作靈活無卡頓。最后將風機控制柜切換至消防聯動自動模式，解除現場手動鎖定，保證控制器可遠程聯動控制。
調試分為分區單點聯動、雙信號復合聯動、風機連鎖聯動三個核心步驟。第一步分區單點聯動測試，模擬單個探測器火警，觀測系統是否觸發預聯動信號，風口是否具備啟動準備狀態，驗證單信號預警邏輯有效性。第二步雙信號復合聯動測試，模擬同一分區兩路火警信號（雙探測器或探測器+手報），控制器接收復合火警信號后，立即輸出聯動指令，先開啟本分區及相鄰分區排煙風口、正壓送風口，風口完全開啟后，反饋信號上傳控制器，系統同步啟動對應排煙風機、正壓送風機，形成“先開風口、后啟風機”的規范聯動時序。第三步風機連鎖聯動測試，驗證風口開啟反饋信號到位后風機強制啟動邏輯，同時測試風機故障反饋、過載保護反饋上傳功能，模擬風機故障，確認控制器可精準顯示故障點位與故障類型。
同時開展反向調試測試，在風機自動運行狀態下，通過控制器手動遠程啟停風機、開閉風口，驗證手動控制功能有效性；模擬總線故障、模塊故障，核查系統故障告警、聯動保護機制是否正常。調試完成后復位所有設備，恢復系統正常工況，排查風口開閉不到位、風機啟動滯后、反饋信號缺失、聯動時序錯亂等問題，重點優化聯動延時參數，匹配規范時序要求。
合格判定標準：復合火警觸發后，風口開啟響應時間≤5秒，風機啟動響應時間≤10秒；聯動時序嚴格遵循“風口先開、風機后啟”，無時序顛倒問題；設備動作到位，反饋信號實時上傳，控制器狀態顯示與現場設備狀態完全一致；手動、自動控制功能均有效，故障告警精準，防排煙聯動系統運行穩定無異常。
