海灣GST-DVD 型 DVD 播放盤（可選配）接線安裝技術

海灣GST-DVD 型 DVD 播放盤特點

海灣GST-DVD 型 DVD 播放盤是消防應急廣播系統音源設備，超強糾錯、全面兼容 DVD、SVCD、VCD、

MP3 以及刻錄以上內容的 CDR 及 CDRW 等碟片格式，音頻清晰逼真，整機高可靠，操作簡潔直觀。

海灣GST-DVD 型 DVD 播放盤主要技術指標

 （1）工作電壓：DC24V

 （2）工作電流≤400mA

 （3）頻率特性：60～12KHz

 (4) 信噪比：≥80dB

 （5）使用環境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

 （6）外形尺寸：

482.6mm×43.6mm×260mm

海灣GST-DVD 型 DVD 播放盤結構特征與安裝

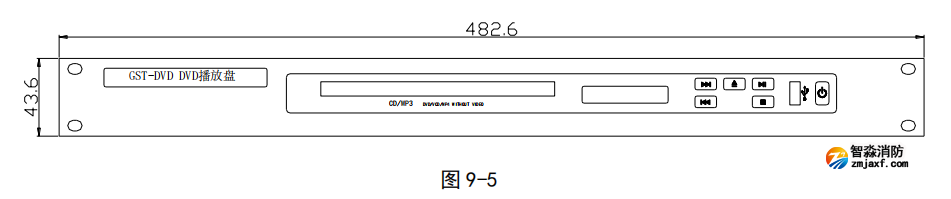

海灣GST-DVD 型 DVD 播放盤外形尺寸及結構示意圖如圖 9-5 所示。

其中系統內部接線：

音頻出：音頻廣播信號輸出接口；

+24V 電源：外供 DC24V 電源接入的正極；

地：外供 DC24V 電源接入的負極。
